Echipamente de proces de bază
A încălzitor pentru rafinărie de petrol este echipamentul termic de bază în operațiunile de rafinare a petrolului, transferând căldura de la arderea combustibilului la fluidele de proces care curg prin bobinele tubulare. Oferă un control precis al temperaturii pentru procesele critice de rafinărie, inclusiv distilare brută, hidrocracare, cocsare întârziată și reformare catalitică. Tuopu Industry (Jiangsu) Co., Ltd. este o marcă profesională de cuptoare de încălzire și tuburi centrifugale pentru cuptoare de turnare în China, care servește ca furnizor de prim nivel pentru SINOPEC, PetroChina și CNOOC și un furnizor calificat pentru Sinochem Group. Compania operează o bază de producție de încălzire pe scară largă, o instalație inteligentă de producție de tuburi pentru cuptoare și o stație de andocare roll-on/roll-off, furnizând servicii de contractare EPC pentru cuptoare de încălzire clienților din industria petrochimică, chimică a cărbunelui și a rafinăriilor de petrol.
Tipuri de bază de încălzitoare de rafinărie
R
Încălzitor de reacție
Reacțiile de încălzire și catalitice au loc simultan în interiorul tuburilor la 850 până la 1000 de grade Celsius, utilizate pentru hidrocracare și reformare catalitică.
D
Încălzitor cu distilare
Ridică fluxurile de hidrocarburi la temperaturi specifice fără a provoca cracare, utilizate pentru distilarea brutului și separarea aromaticelor.
Conform standardelor API 560, configurațiile comune ale încălzitoarelor includ încălzitoare cilindrice verticale, încălzitoare cu bobine orizontale pentru cabină, încălzitoare cu tuburi verticale și încălzitoare cu bobine elicoidale. Încălzitoarele cilindrice verticale oferă o eficiență ridicată a transferului de căldură și o distribuție uniformă a temperaturii. Încălzitoarele cu serpentine orizontale pentru cabină au un design compact cu amprentă minimă. Încălzitoarele cu tuburi verticale permit accesul ușor la întreținere. Încălzitoarele cu bobine elicoidale minimizează căderea de presiune și potențialul de murdărire. Tuopu Industry (Jiangsu) Co., Ltd. folosește soluții de inginerie mature și capabilități independente de producție de produse de bază pentru a personaliza toate aceste tipuri de încălzitoare.
Eficiență și optimizare termică
85-92 %
Gama tipică de eficiență termică
60-65 %
Cota costului energiei din costul total de exploatare
20-25 °F
Creșterea temperaturii filmului
Dublează rata de cocsificare
Secțiunea radiantă funcționează la cele mai ridicate temperaturi din interiorul încălzitorului, unde temperaturile metalice ale tubului determină în mod direct durata de viață a echipamentului. Secțiunea de convecție recuperează căldura reziduală din gazele de ardere prin tuburile cu aripioare, servind ca un factor critic în îmbunătățirea eficienței generale. Tuopu Industry (Jiangsu) Co., Ltd. subliniază distribuția uniformă a fluxului de căldură în secțiunea radiantă și recuperarea optimizată a căldurii reziduale în secțiunea de convecție. Cocsificarea reprezintă principala provocare care afectează funcționarea pe ciclu lung. Pentru fiecare creștere de 20 până la 25 de grade Fahrenheit a temperaturii filmului, rata de cocsificare se dublează aproximativ. Tuopu Industry (Jiangsu) Co., Ltd. a acumulat o vastă experiență în optimizarea încălzitoarelor prin strânsă colaborare cu Institutul din China de Est, Institutul Huafu și Institutul Luoyang.
Portofoliul de produse Tuopu Industry
| Numele produsului | Unitatea de aplicație | Funcția de bază |

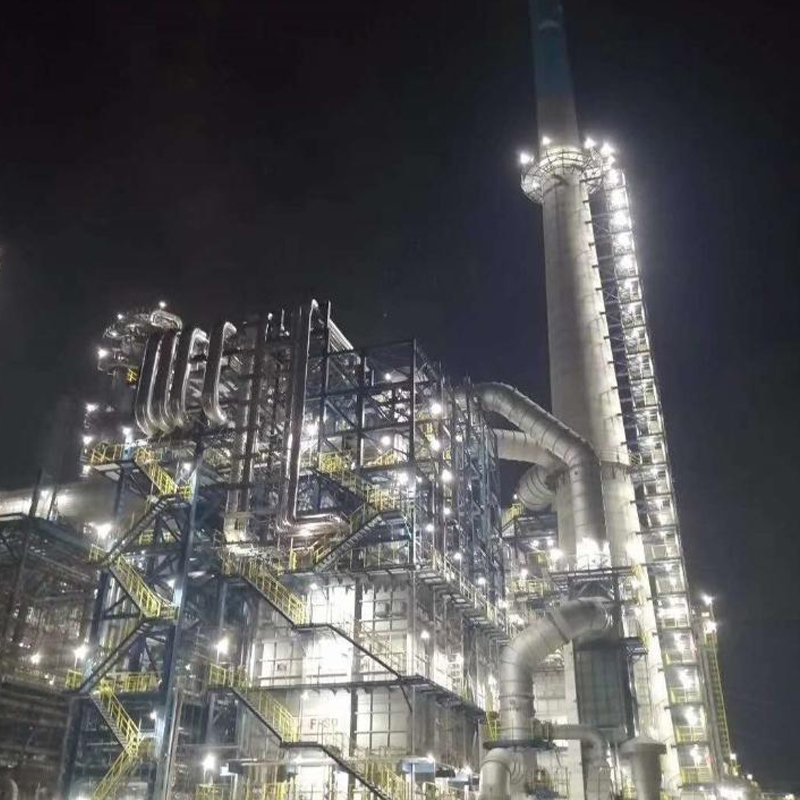

| Încălzitor pentru CDU și VDU | Unitate de distilare a țițeiului | Încălzirea țițeiului până la temperatura de distilare pentru separarea componentelor |

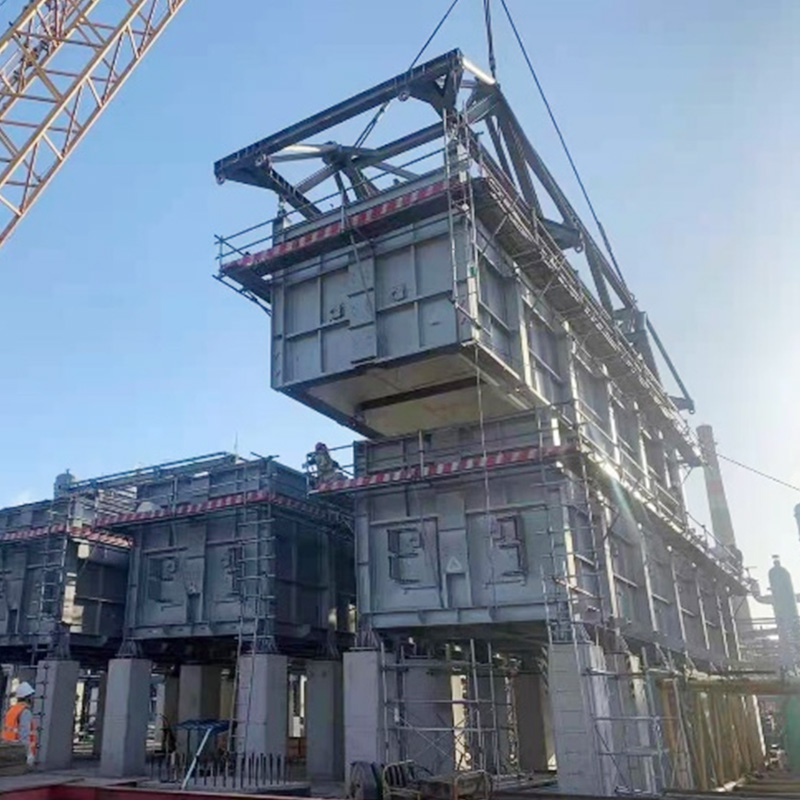

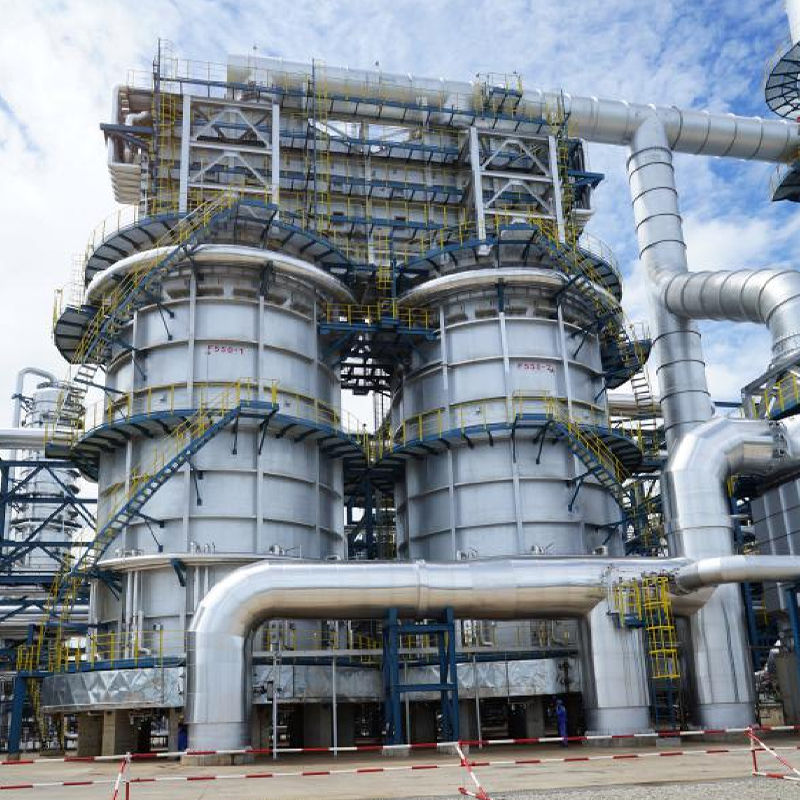

| Încălzitor cu hidrocracare | Unitate de hidrocracare | Furnizarea unei surse de căldură la temperatură înaltă pentru reacțiile de hidrocracare a petrolului greu |

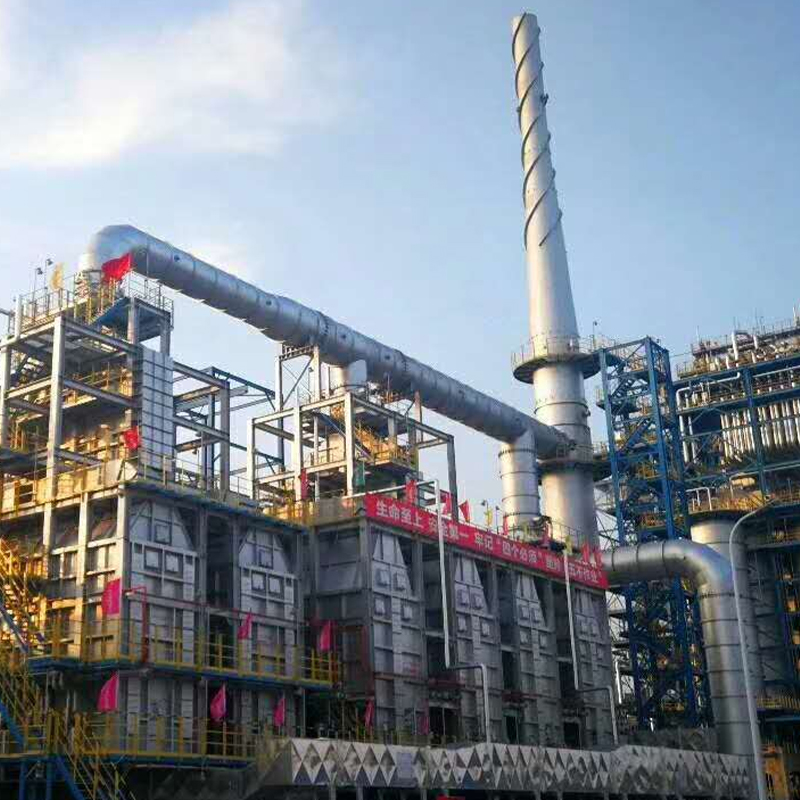

| Încălzitor cu hidrocracare pentru reziduuri | Unitate de hidroprocesare a reziduurilor | Prelucrarea reziduurilor cu conținut ridicat de sulf și metal pentru a îmbunătăți randamentul uleiului ușor |

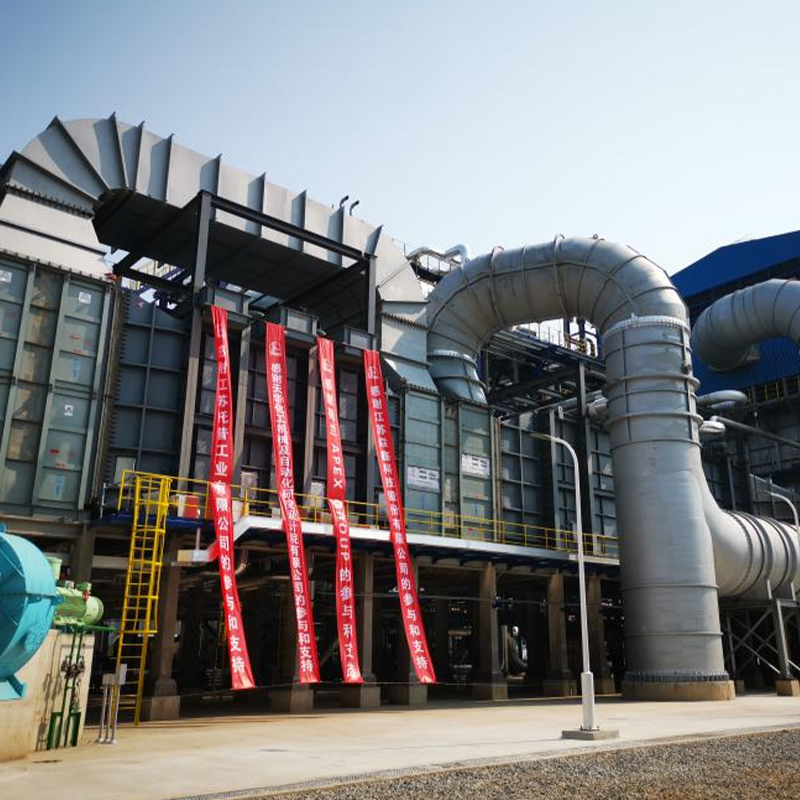

| Reformator de generare a hidrogenului | Unitatea de producere a hidrogenului | Furnizează căldură la nivel de 1000 de grade Celsius pentru reformarea cu abur de hidrocarburi |

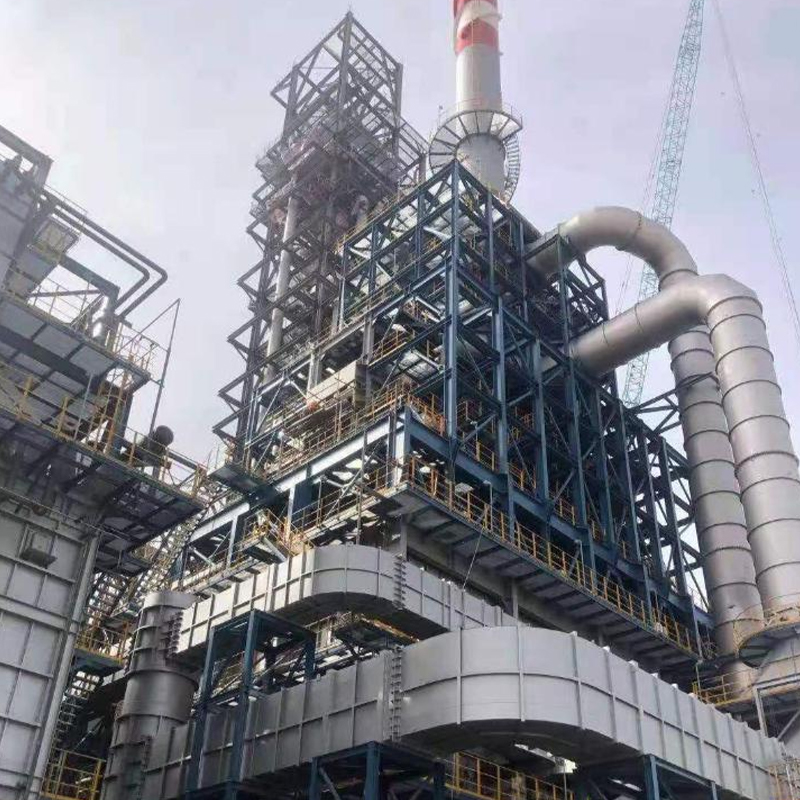

| Încălzitor cu reformare patru în unu | Unitate de reformare catalitică | Integrarea încălzirii cu reacție cu mai multe treceri pentru a îmbunătăți compactitatea unității |

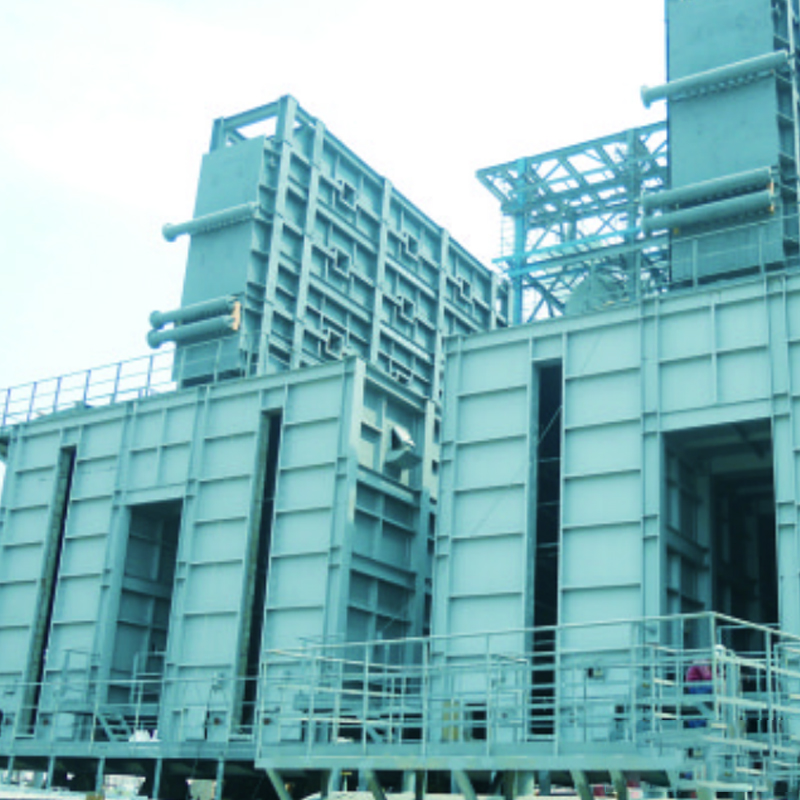

| Încălzitor de cocsificare întârziat | Unitate de cocsificare întârziată | Încălzirea reziduurilor grele la temperatura de cracare pentru producția de cocs de petrol |

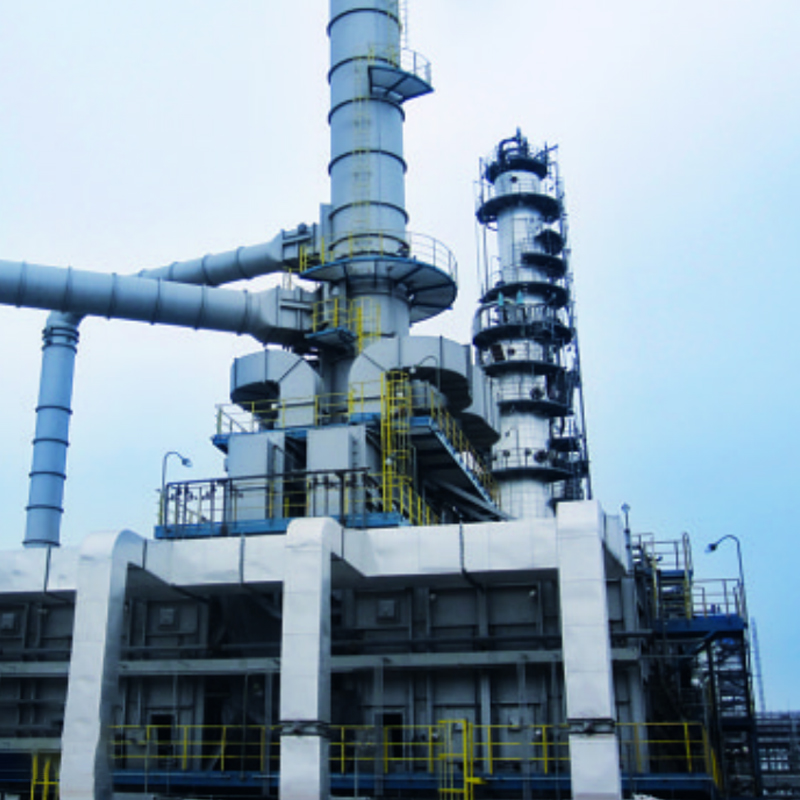

| Încălzitor pentru Unitate de spălare a visului | Visbreaking Unit | Reducerea vâscozității uleiului greu pentru a îmbunătăți caracteristicile de curgere |

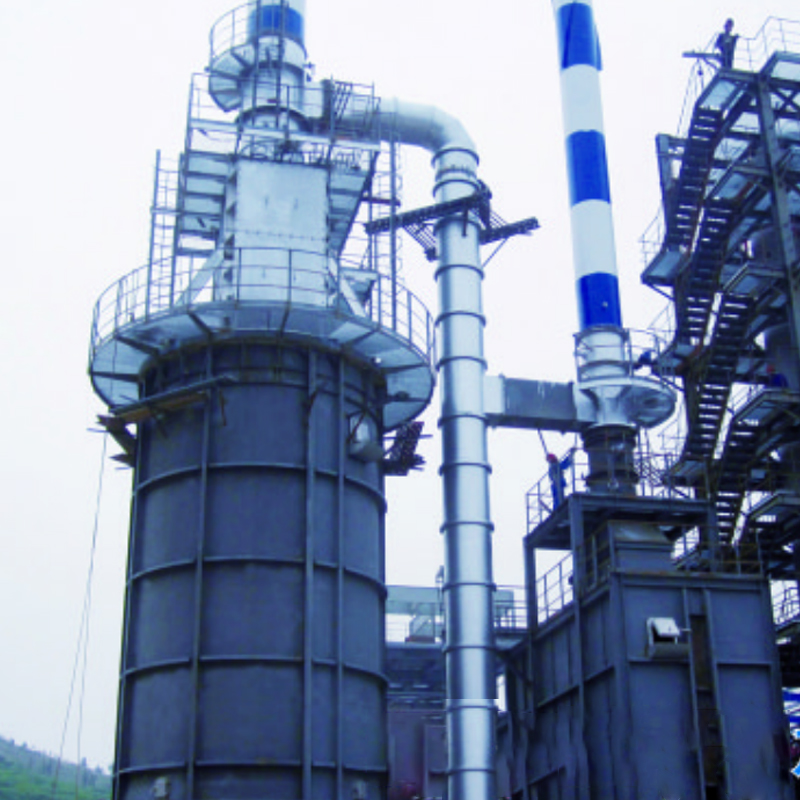

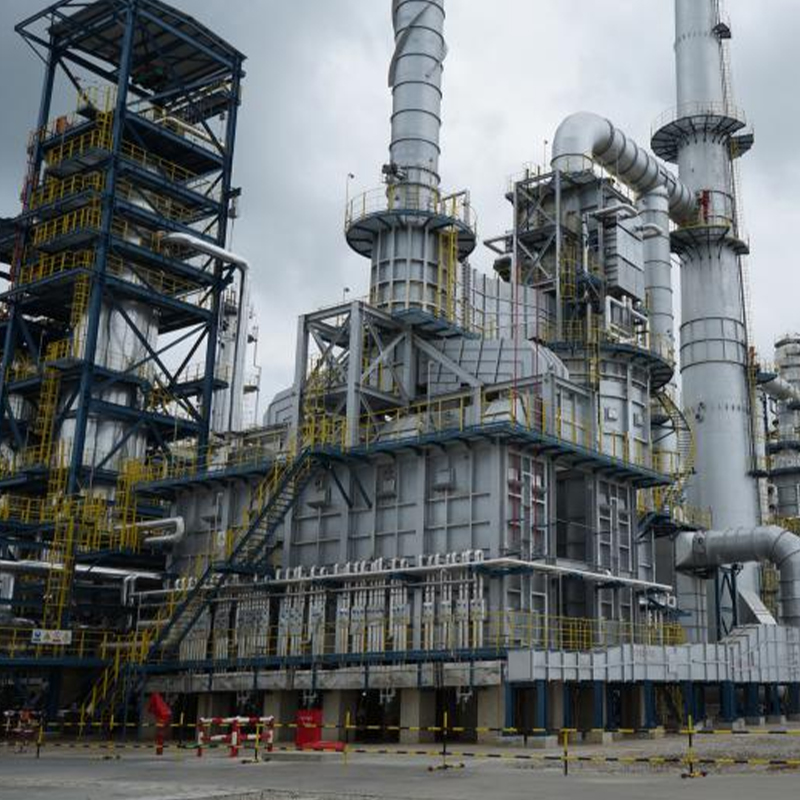

| Încălzitor diesel cu hidrotratare | Unitate de hidrotratare diesel | Preîncălzirea materiei prime pentru reacții de hidrodesulfurare și denitrificare |

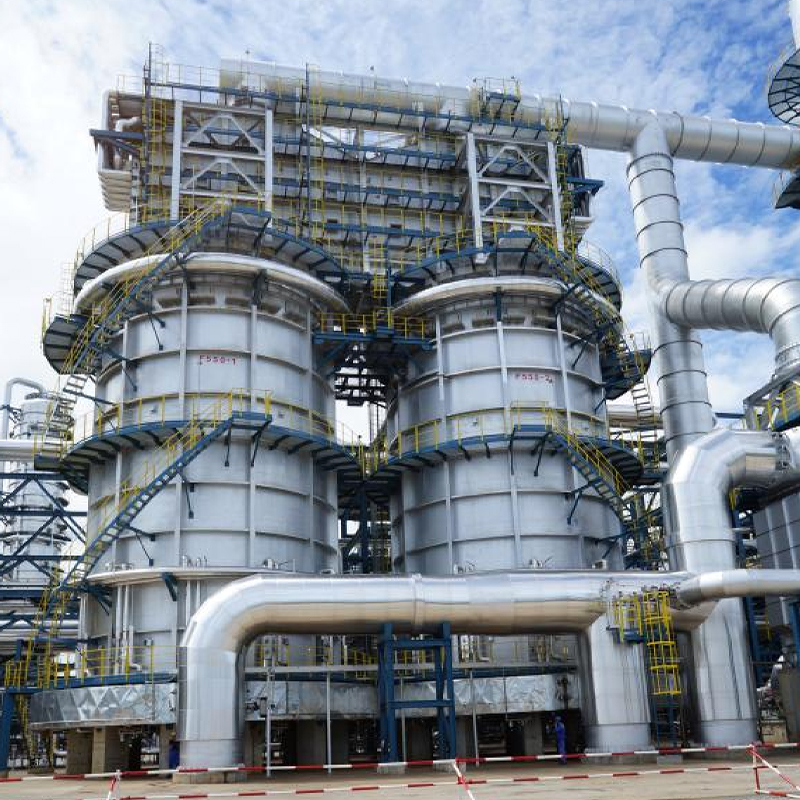

| Încălzitor cu refierbător de xilen | Unitate de separare a aromatelor | Furnizarea sursei de căldură pentru refierbător pentru coloana de distilare a xilenului |

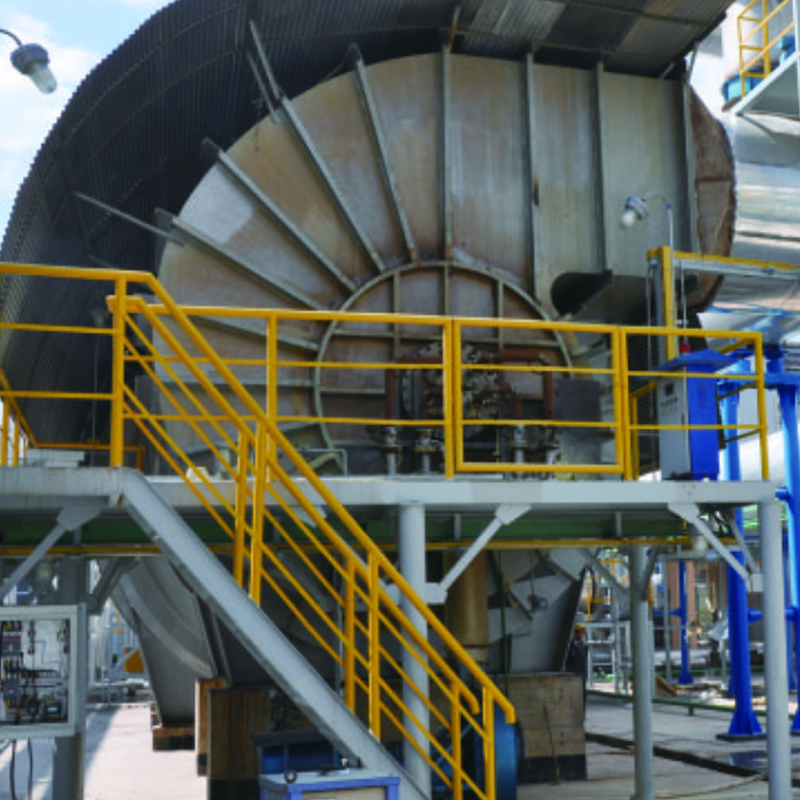

| Cuptor incinerator de sulf | Unitatea de recuperare a sulfului | Incinerarea gazelor reziduale care conțin sulf pentru a îndeplini standardele de mediu |
Alegerea materialului și durabilitate
01
Tuburi cu secțiune radiantă
Tuburi din oțel aliat turnat centrifug seria HP, stabile peste 950 de grade Celsius, cu rezistență la fluaj la temperaturi înalte și anti-carburare
➔
02
Aripioare de secțiune de convecție
Echilibrarea rezistenței la căldură cu rezistența la coroziune a gazelor de ardere pentru o recuperare eficientă a căldurii reziduale
➔
03
Refractar modular
Module din fibră refractară, ușoare, izolare superioară, instalare ușoară, înlocuind cărămizile tradiționale

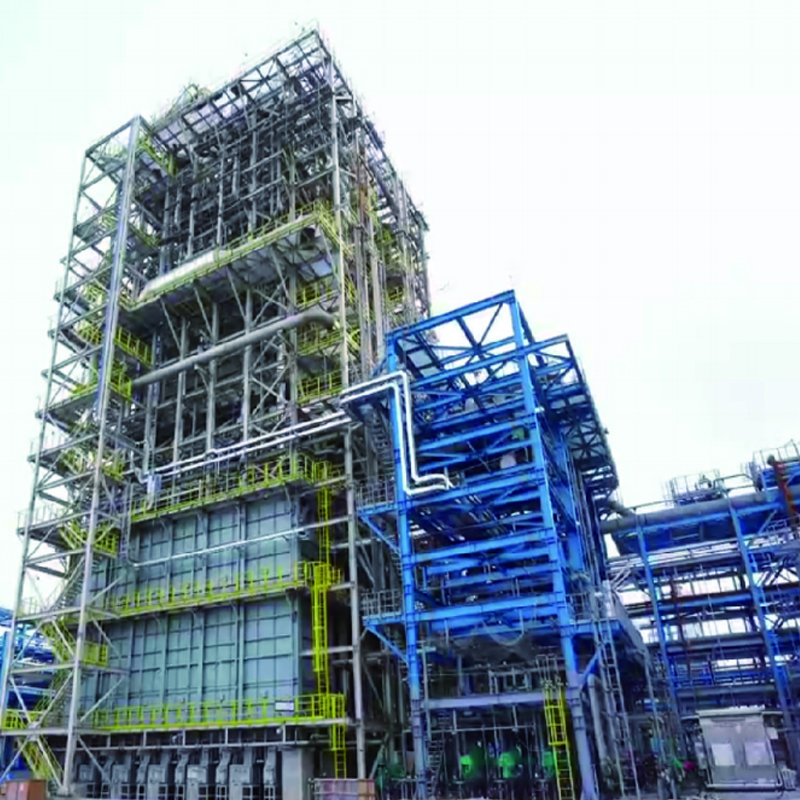

Tuopu Industry (Jiangsu) Co., Ltd. operează o linie inteligentă de producție a tuburilor pentru cuptoare de turnare centrifugă, producând componente de bază, inclusiv tuburi de cracare cu etilenă și bobine radiante cu rezistență excelentă la fluaj la temperaturi înalte și proprietăți anti-carburare. Compania adoptă structuri de căptușeală refractare modulare în designul încălzitorului, combinate cu aranjamentul optimizat al arzătorului, pentru a obține o distribuție uniformă a câmpului de temperatură și pentru a preveni deteriorarea tubului din cauza supraîncălzirii localizate.
Funcționare în siguranță și respectarea mediului
⚠
Date critice
Fiecare creștere cu 1% a raportului de aer în exces crește consumul de combustibil cu aproximativ 0,5%, cu creșteri corespunzătoare ale emisiilor de NOx și CO2. Tuopu Industry (Jiangsu) Co., Ltd. integrează sisteme avansate de control al arderii în proiectarea încălzitoarelor cu foc, realizând obiective duble de optimizare a arderii și control al emisiilor prin monitorizarea precisă a conținutului de oxigen din gazele de ardere și a temperaturii pereților tubului.
În timpul fazelor de pornire și oprire, încălzitoarele ars prezintă cel mai mare risc de siguranță în operațiunile de rafinărie. Soluțiile de inginerie Tuopu Industry (Jiangsu) Co., Ltd. respectă cu strictețe standardele internaționale de siguranță, încorporând sisteme fiabile de detectare a flăcării, oprire a combustibilului și sisteme de blocare a ventilației pentru a asigura funcționarea în siguranță pe întregul ciclu de viață al echipamentului.
Întrebări frecvente
Î1
Ce eficiență termică pot obține de obicei încălzitoarele de rafinărie
Încălzitoarele moderne de rafinărie ating de obicei o eficiență termică între 85 și 92 la sută. Secțiunea radiantă transferă căldură prin convecție și radiație, în timp ce secțiunea de convecție recuperează căldura reziduală folosind tuburi cu aripioare. Menținerea unor rapoarte adecvate de exces de aer, curățarea regulată a murdării secțiunii de convecție și optimizarea geometriei flăcării arzătorului sunt măsuri eficiente.
Q2
Care sunt principalele cauze ale cocsării și cum se poate preveni
Cocsificarea este cauzată în primul rând de temperatura excesivă a filmului din peretele tubului, viteza scăzută a fluidului și timpul de rezidență prelungit. Datele din industrie arată că pentru fiecare creștere cu 20 până la 25 de grade Fahrenheit a temperaturii filmului, rata de cocsificare se dublează aproximativ. Prevenirea include creșterea vitezei masei pentru a reduce temperatura filmului, optimizarea injecției de abur care poate reduce rata de cocsare cu aproximativ 16 la sută și adoptarea aranjamentelor cu mai multe arzătoare cu flacără mică.
Q3
Care sunt principalele configurații de încălzire utilizate în rafinării
Conform standardelor API 560, configurațiile comune includ încălzitoare cilindrice verticale cu eficiență ridicată și distribuție uniformă, încălzitoare cu bobine orizontale pentru cabină cu structură compactă, încălzitoare cu tuburi verticale pentru întreținere ușoară și încălzitoare cu bobine elicoidale pentru fluide cu vâscozitate ridicată. Selecția depinde de cerințele procesului, de condițiile site-ului și de bugetul de investiții.
Î4
Care este durata tipică a ciclului de funcționare pentru încălzitoarele cu ardere
Ciclurile de operare variază în funcție de tipul de proces și de materie primă. În mod obișnuit, încălzitoarele de cocsificare cu întârziere sunt supuse decocării online la fiecare 3 până la 6 luni, cu decocsare cu abur și aer aproximativ la fiecare 12 luni. Încălzitoarele cu distilare brută pot realiza cicluri de 3 până la 5 ani. Optimizarea parametrilor, întărirea monitorizării și decocsarea în timp util extind ciclurile de funcționare.
Î5
Ce materiale sunt utilizate în mod obișnuit pentru tuburile cu secțiune radiantă
Tuburile cu secțiune radiantă funcționează la 850 până la 1000 de grade Celsius, utilizând în mod obișnuit tuburi din oțel aliat turnat centrifug din seria HP, cum ar fi HP-50 și HP-Plus. Aceste materiale prezintă o rezistență excelentă la fluaj la temperatură înaltă, rezistență la anticarburare și la oxidare. Tuopu Industry (Jiangsu) Co., Ltd. operează o linie inteligentă de producție a tuburilor pentru cuptor de turnare centrifugă.
Î6
Cum să reduceți emisiile de NOx de la încălzitoarele cu foc
Abordările primare includ instalarea arzătoarelor cu emisii reduse de NOx care utilizează arderea în etape și recircularea gazelor de ardere pentru a controla emisiile sub 30 de miligrame pe metru cub normal, optimizarea temperaturii de preîncălzire a aerului de ardere, controlul precis al raportului de aer în exces și efectuarea de întreținere regulată a arzătorului.
Î7
Cum afectează murdăria secțiunii de convecție funcționarea încălzitorului
Murdarea secțiunii de convecție reduce semnificativ eficiența transferului de căldură, ceea ce duce la creșterea temperaturii coșului și a consumului de combustibil. Stratul de murdărie acționează ca izolație termică. Curățarea regulată cu suflante de funingine cu abur este esențială. Aburul umed provoacă daune provocate de eroziune, astfel încât asigurarea uscăciunii cu aburului este esențială.
Î8
Care sunt avantajele contractării EPC pentru proiecte de încălzire cu foc
Contractarea EPC integrează proiectarea, achizițiile și construcția sub o singură entitate responsabilă, scurtând efectiv programele și reducând costurile de gestionare a interfeței. Tuopu Industry (Jiangsu) Co., Ltd. posedă capabilități EPC de încălzire cu foc, cu o bază mare de producție și experiență vastă în managementul proiectelor.
Recomandări de selecție
Proiecte noi de rafinărie
Prioritizează configurațiile de încălzire cu eficiență ridicată și extrem de automatizate pentru a reduce costurile de operare pe termen lung. Secțiunea radiantă ar trebui să utilizeze tuburi turnate centrifug din aliaj de temperatură înaltă, secțiunea de convecție ar trebui să utilizeze tuburi cu aripioare rezistente la coroziune, iar căptușeala refractară ar trebui să adopte structuri modulare din fibre.
Proiecte de renovare
Concentrați-vă pe evaluarea potențialului de îmbunătățire a eficienței energetice și a căilor de conformitate cu emisiile. Stabilirea unor sisteme cuprinzătoare de monitorizare a temperaturii pereților, efectuarea reglajului regulat de optimizare a arderii și dezvoltarea programelor științifice de decocsare sunt cheia pentru funcționarea în siguranță pe termen lung.
Tuopu Industry (Jiangsu) Co., Ltd., printr-o colaborare profundă cu institute de cercetare renumite, capacități independente de producție de produse de bază și experiență vastă în inginerie, oferă clienților rafinăriilor la nivel mondial asistență pe tot parcursul ciclului de viață, de la proiectarea conceptuală la serviciul post-vânzare..
