PARTEA CUPTORULUI reprezintă componentele structurale și funcționale de bază ale sistemelor de încălzire industrială care deservesc industriile petrochimice, chimice ale cărbunelui și rafinarea petrolului. Aceste componente determină în mod direct eficiența termică, stabilitatea operațională și durata de viață a cuptoarelor de încălzire. Tuopu Industry (Jiangsu) Co., Ltd., în calitate de producător profesionist de cuptoare de încălzire și tuburi centrifugale pentru cuptoare de turnare în China, deține statutul de furnizor de prim rang cu SINOPEC, PetroChina, CNOOC și certificarea furnizorului calificat de la Sinochem Group. Compania furnizează piese de schimb pentru cuptoare de cracare cu etilenă, reformatoare pentru generarea de hidrogen, încălzitoare cu stiren, încălzitoare CDU și VDU, reformatoare patru în unu și ansambluri de tuburi reformatoare DRI.
Portofoliu de produse de bază
Tuopu Industry (Jiangsu) Co., Ltd. operează o bază de producție de încălzitoare pe scară largă, o instalație inteligentă de producție a tuburilor pentru cuptor și o stație de andocare roll-on/roll-off, permițând capabilități complete de la proiectare și fabricare până la contractarea EPC. Compania respectă cu strictețe standardele API 560 pentru încălzitoarele cu ardere în serviciul general de rafinărie. Portofoliul său de piese de încălzire cu ardere cuprinde patru categorii principale:
| Categoria de produs | Funcția de bază | Domeniul de aplicare |
| Modulul secțiunii de convecție | Preîncălzește fluidul de proces prin transferul de căldură prin convecție și reduce temperatura gazelor de ardere | Cuptoare de cracare cu etilenă, reformatoare de hidrogen, unități de distilare atmosferică și în vid |
| Foaie de tub | Susține și fixează tuburile cuptorului în condiții de temperatură ridicată și presiune înaltă | Plăci tubulare cu secțiune de convecție, plăci tubulare cu secțiune radiantă |
| Manifold | Distribuie sau colectează fluidul de proces pe mai multe căi de curgere pentru a asigura o distribuție uniformă | Tuburi colectoare reformatoare, colectoare de distribuție a cuptorului de cracare |
| Seria de accesorii pentru cuptor | Componentăe structurale, suporturi de căptușeală refractare și ansambluri de etanșare | Sisteme de susținere a încălzitoarelor industriale generale |

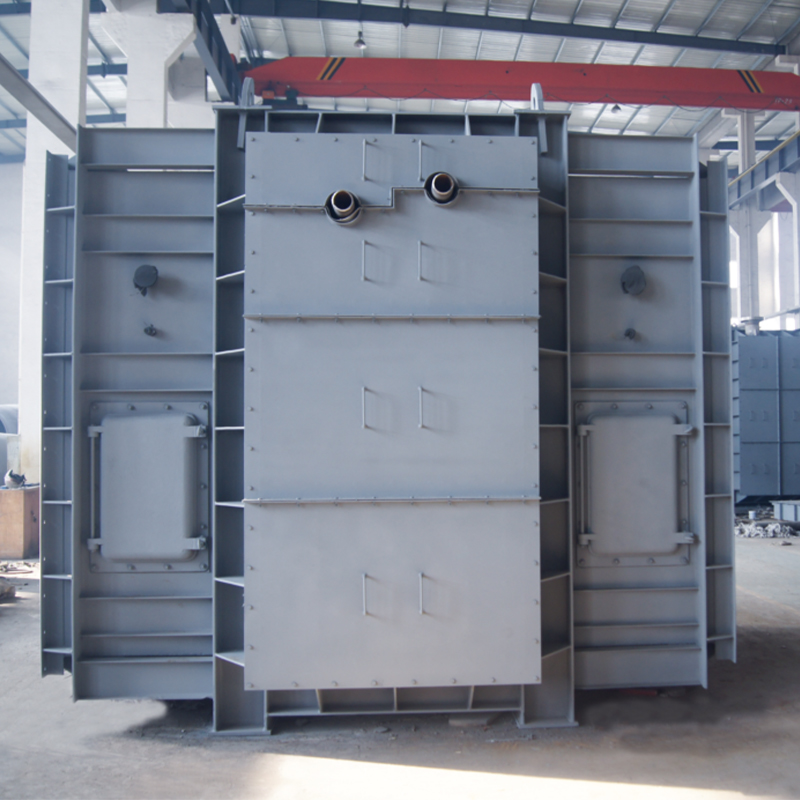

Esențiale tehnice ale modulelor de secțiune de convecție
Secțiunea de convecție servește ca zonă critică de schimb de căldură în care gazele de ardere care părăsesc secțiunea radiantă continuă să transfere energie termică. Conform cerințelor API 560, designul secțiunilor de convecție trebuie să găzduiască spațiu pentru două rânduri viitoare de tuburi și să includă prevederi pentru suflarea funinginei, lanțul cu abur sau benzile de spălare cu apă. Tuopu Industry (Jiangsu) Co., Ltd. produce module de secțiune de convecție utilizând tuburi cu aripioare sau tuburi cu crampoane pentru a extinde suprafața de transfer de căldură și pentru a îmbunătăți semnificativ eficiența termică. API 560 specifică că grosimea foii tubului de convecție nu trebuie să fie mai mică de 1/2 inch (aproximativ 12,7 mm), cu straturi de izolație refractară care asigură că temperaturile carcasei exterioare nu depășesc 180 de grade Fahrenheit (aproximativ 82 de grade Celsius).
În aplicațiile practice de inginerie, băncile de tuburi de convecție utilizează în mod obișnuit aranjamente eșalonate cu distanța dintre tuburi bazate pe multipli standard de diametru nominal. Modulele de secțiune de convecție Tuopu Industry (Jiangsu) Co., Ltd. au fost implementate pe scară largă în proiecte de renovare și greenfield pentru marile întreprinderi de rafinare și petrochimie, unde soluțiile de inginerie dovedite abordează eficient sulfidarea la temperatură înaltă, coroziunea murdară și alte provocări tipice de service.
Selectarea materialului pentru foi tubulare și colectoare
Foile tubulare funcționează ca suporturi structurale pentru sistemele de tuburi ale cuptorului, funcționând continuu în medii cu temperatură ridicată, presiune înaltă și medii corozive. Foile tubulare din oțel turnat oferă rezistență superioară la fluaj la temperaturi înalte și rezistență structurală, făcându-le alegerea preferată pentru încălzitoarele petrochimice. API 560 stabilește cerințe clare pentru materiale: atunci când temperaturile de proiectare a suportului depășesc 1200 de grade Fahrenheit (aproximativ 649 de grade Celsius) și conținutul de vanadiu plus sodiu depășește 100 de părți per milion, suporturile trebuie fie acoperite cu 50 de milimetri de material refractar turnabil de înaltă densitate, fie fabricați din aliaje speciale.

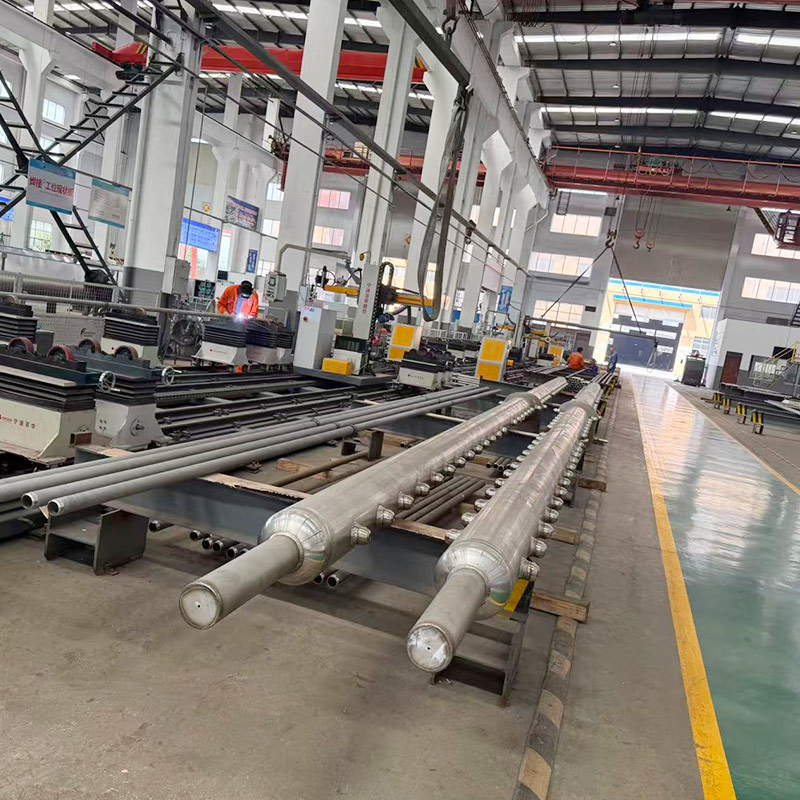

Componentele colectoarelor din oțel inoxidabil îndeplinesc funcții de distribuție și colectare a fluidelor în unitățile petrochimice. Conform prevederilor suplimentare API 560 Ediția a doua, colectoarele situate în interiorul cutiilor colectoare vor fi selectate pentru aceeași presiune de proiectare ca și tuburile de conectare, cu temperatura de proiectare egală cu temperatura maximă de funcționare a fluidului în acea locație plus un minim de 50 de grade Celsius. Tuopu Industry (Jiangsu) Co., Ltd. produce colectoare din oțel inoxidabil, inclusiv 304, 321, 316 și 316L, cu diametre exterioare cuprinse între 18 mm și 610 mm și grosimi ale pereților de la 6 mm la 50 mm, satisfacând diverse cerințe de conducte de transport de presiune medie și joasă.
Sistem de susținere a accesoriilor pentru cuptor
Seria de accesorii pentru cuptor cuprinde componente structurale din oțel, ancore de căptușeală refractar, rosturi de dilatare, ansambluri de etanșare și uși de acces. Deși aceste accesorii nu participă direct la transferul de căldură, ele influențează semnificativ integritatea generală a etanșării cuptorului, eficiența termică și accesibilitatea întreținerii. Tuopu Industry (Jiangsu) Co., Ltd. implementează cu strictețe specificațiile tehnice API 560 privind cerințele materialelor de ancorare (oțel inoxidabil de tip 304 minim), amplasarea rosturilor de dilatare și practicile de construcție refractară pentru a asigura fiabilitatea produsului pe tot parcursul ciclului de viață.
Compania operează o linie de producție inteligentă în baza sa de producție de încălzire pe scară largă, realizând un control cuprinzător al calității de la inspecția materiilor prime, turnarea de precizie și prelucrarea prin prelucrare până la testarea produsului finit. În calitate de furnizor de prim rang pentru SINOPEC, PetroChina și CNOOC, Tuopu Industry (Jiangsu) Co., Ltd. a exportat produse pe piețele de peste mări, acumulând o experiență vastă de execuție a proiectelor în aplicații de ultimă generație, inclusiv bobine radiante ale cuptorului de cracare a etilenei și ansambluri de tuburi reformatoare.
Ghid de selecție pentru componentele încălzitoarelor
La selectarea pieselor de schimb pentru cuptor, este esențială o evaluare completă a condițiilor de proiectare, a caracteristicilor mediilor, a ciclurilor de operare și a strategiilor de întreținere. Următorul tabel rezumă factorii cheie de referință de selecție pentru componentele majore:
| Component | Parametri de selecție cheie | Materiale comune |
| Modulul secțiunii de convecție | Zona de transfer de căldură, temperatura gazelor arse, numărul rândurilor de tuburi, tip suprafață extinsă | Oțel carbon, țevi cu aripioare din oțel aliat |
| Foaie de tub | Temperatura de proiectare, presiunea de proiectare, modelul orificiilor tubului, toleranța de coroziune | Oțel turnat, oțel inoxidabil |
| Manifold | Debitul fluidului, presiunea nominală, domeniul de temperatură, medii corozive | Oțel inoxidabil 304 / 316 / 316L |
| Accesorii pentru cuptor | Evaluare refractar, încărcare structurală, cerințe de etanșare, acces de întreținere | Oțel carbon, oțel inoxidabil, materiale refractare |
Întrebări frecvente
01
Care este diferența principală dintre modulele de secțiune de convecție și secțiunile radiante
Modulele secțiunii de convecție se bazează pe transferul de căldură convectiv ca mecanism dominant, fluidul de proces intră în secțiunea de convecție pentru preîncălzire înainte de a curge în secțiunea radiantă. Secțiunile radiante utilizează radiația directă a flăcării pentru încălzire. Secțiunile de convecție funcționează la temperaturi mai scăzute ale gazelor de ardere și folosesc de obicei tuburi cu suprafață extinsă, cum ar fi tuburile cu aripioare sau cu crampoane, pentru a îmbunătăți transferul de căldură, în timp ce secțiunile radiante trebuie să reziste la densități mai mari de flux de căldură.
02
Ce avantaje oferă foile din țevi de oțel turnate față de foile de țevi sudate
Foile tubulare din oțel turnat au o construcție integrală fără defecte de sudură, oferind o rezistență superioară la fluaj la temperatură înaltă, care este deosebit de critică pentru condițiile de funcționare la temperaturi înalte și de înaltă presiune. Foile din tuburi sudate sunt susceptibile la fisurarea prin sudură în cazul unui ciclu termic prelungit, în timp ce continuitatea structurală a tablelor din tuburi din oțel turnat atenuează eficient astfel de riscuri.
03
Care sunt aplicațiile tipice ale colectoarelor din oțel inoxidabil în unitățile petrochimice
Manifoldurile din oțel inoxidabil sunt aplicate pe scară largă în distribuția de alimentare pentru cuptoarele de cracare a etilenei, colectarea gazelor de proces pentru reformatoarele de hidrogen și extracția cu tragere laterală pentru unitățile de distilare atmosferică și în vid. Gradele 304 și, respectiv, 316L se adresează serviciului general de coroziune și mediilor care conțin clorură în medii de operare severe.
04
Care sunt cerințele de bază de proiectare ale API 560 pentru componentele încălzitoarelor
API 560 acoperă proiectarea proceselor, proiectarea arderii, proiectarea mecanică, selecția materialelor, inspecția fabricației și punerea în funcțiune a instalării. Cerințele cheie includ grosimea minimă a foii tubulare, materialele de ancorare a căptușelii refractare, marjele de temperatură de proiectare a colectorului, dispozițiile de extindere a secțiunii de convecție și limitele de temperatură ale carcasei exterioare.
05
Care este ciclul obișnuit de înlocuire pentru componentele încălzitorului ars
Ciclurile de înlocuire depind de condițiile de funcționare, corozitatea mediului și practicile de întreținere. Modulele secțiunilor de convecție necesită de obicei o evaluare a inspecției la fiecare 5 până la 8 ani, în timp ce foile tubulare și colectoarele pot dura peste 10 ani în condiții normale de funcționare. Sulfidarea la temperatură ridicată, carburarea și oboseala termică reprezintă factorii principali de eroare; testarea regulată nedistructivă prelungește în mod eficient durata de viață.
06
Cum să determinați când plăcile tubulare necesită înlocuire
Înlocuirea foii tubulare trebuie luată în considerare atunci când sunt respectate următoarele condiții: ovalitatea găurii tubului care depășește toleranța, deteriorarea suprafeței de etanșare care cauzează scurgeri, reducerea grosimii peretelui care depășește permisiunea de coroziune sau propagarea fisurilor care atinge dimensiunile critice. Tuopu Industry (Jiangsu) Co., Ltd. recomandă efectuarea de măsurare a grosimii cu ultrasunete și testare a penetranților în timpul întreruperilor anuale de întreținere.
