Industria DRI (Direct Reduced Iron Industry) reprezintă un segment critic al metalurgiei oțelului, concentrându-se pe conversia minereului de fier în fier metalic de înaltă puritate prin procese de reducere pe bază de gaz sau cărbune la temperaturi sub punctul de topire al fierului. Tuopu Industry (Jiangsu) Co., Ltd. este o marcă profesională de cuptoare de încălzire și tuburi centrifugale pentru cuptoare de turnare în China, care servește ca furnizor de prim nivel pentru SINOPEC, PetroChina și CNOOC și un furnizor calificat pentru Sinochem Group. Compania operează o bază de producție pentru încălzitoare pe scară largă, un loc de producție inteligent pentru tuburi de cuptor și un andocare roll-on/roll-off, oferind servicii de contractare EPC pentru Cuptor DRI și Ansamblu Tub Reformer pentru DRI.
Procesele de bază și configurația echipamentelor în industria DRI
În cadrul industriei DRI, procesele pe bază de gaze reprezintă aproximativ 75,8% din capacitatea globală de producție, MIDREX și Energiron fiind cele două rute tehnologice dominante. Fluxul de bază al procesului cuprinde patru etape: reducerea, reformarea, recuperarea căldurii și brichetarea. Tuopu Industry (Jiangsu) Co., Ltd. furnizează DRI Furnace and Reformer Tube Assembly pentru DRI, care sunt echipamente cheie în acest lanț de proces, influențând direct eficiența de generare a reducerii gazului și calitatea conversiei minereului de fier.
Pregătirea gazului reducător este elementul central al proceselor DRI. Gazul natural (de obicei metanul) este amestecat cu gazul reciclat al cuptorului și curge prin Tuburi Reformer umplute cu catalizatori pe bază de nichel, unde suferă reacții de reformare la temperaturi ridicate pentru a produce un gaz reducător bogat în hidrogen și monoxid de carbon. Tuopu Industry (Jiangsu) Co., Ltd. produce tuburi de catalizator reformator folosind tehnologia de turnare centrifugală, capabilă să reziste la temperaturi de funcționare care depășesc 900°C și cicluri complexe de stres termic, asigurând o compoziție stabilă a gazului reducător.
| Tip de proces | Reductor | Forma reactorului | Cota globală de capacitate | Interval tipic de temperatură |
| Cuptor cu arbore pe bază de gaz | Gaze naturale / Hidrogen | Cuptor cu arbore | 75,8% | 900–1050°C |
| Cuptor rotativ pe bază de cărbune | Cărbune necocsific | Cuptor rotativ | 24% | 900–1050°C |
| Pat fluidizat pe bază de gaz | Gaze naturale | Reactor cu pat fluidizat | 0,2% | Aprox. 600°C |
| Cuptor cu vatră rotativă | Cărbune / Cola | Cuptor cu vatră rotativă (RHF) | Cotă minoră | 1250–1350°C |
Tabelul de mai sus ilustrează în mod clar distribuția rutelor tehnologice majore în industria DRI. Procesele cuptoarelor cu arbore pe bază de gaz domină datorită eficienței lor ridicate, emisiilor scăzute și formelor flexibile de produs (DRI la rece, DRI la cald și HBI fier brichetat la cald). Tuopu Industry (Jiangsu) Co., Ltd. își proiectează linia de produse DRI Furnace special pentru cuptoarele cu arbore pe bază de gaz și sistemele de reformare asociate, acoperind întregul lanț de aprovizionare de la corpul cuptorului de reducere la ansamblurile de tuburi reformatoare.
Cerințe tehnice și standarde de fabricație pentru tubul reformator DRI

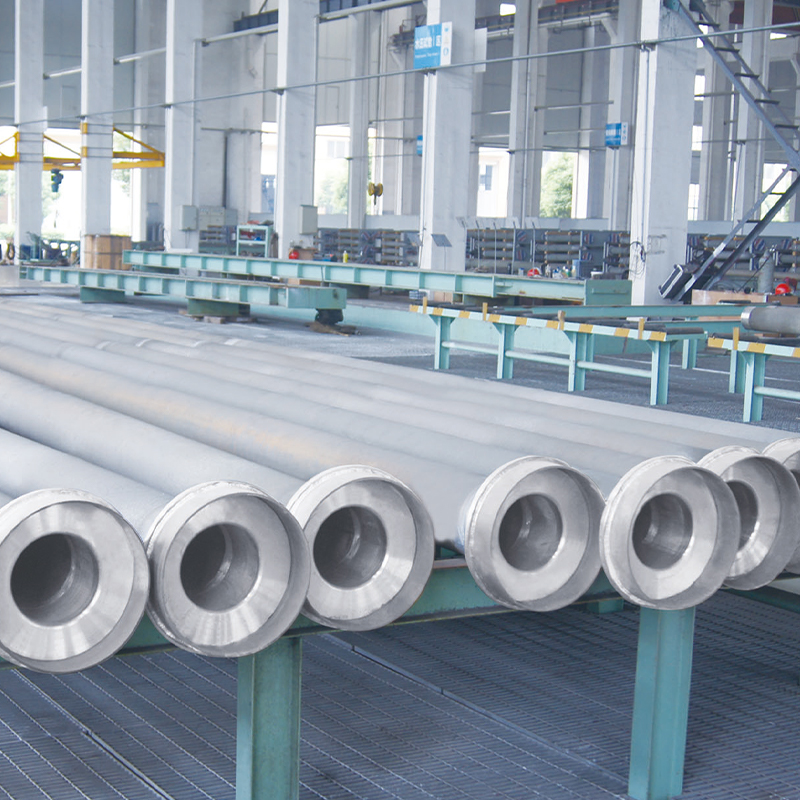

DRI Reformer Tube este componenta miez care suportă presiunea din cuptorul de reformare, funcționând în condiții extrem de severe: temperaturi interne care depășesc 900°C, încălzire radiantă directă de la flăcările de ardere la exterior, presiune internă ridicată a gazului și abraziune mecanică din paturile de catalizator. Tuopu Industry (Jiangsu) Co., Ltd. folosește tehnologia de turnare centrifugă pentru a produce tuburi catalitice reformatoare, un proces care asigură o microstructură densă a peretelui, o structură de cereale rafinată și o rezistență la fluaj la temperaturi înalte și o rezistență la oxidare îmbunătățite semnificativ.
În ceea ce privește selecția materialului, tuburile DRI Reformer utilizează în mod obișnuit aliaje bogate în nichel-crom (cum ar fi clasele HP și HK), care conțin 25%-35% crom și 35%-45% nichel, cu adaos de niobiu, wolfram, titan și alte oligoelemente pentru întărirea granițelor. Tuopu Industry (Jiangsu) Co., Ltd. operează un site de producție inteligent pentru tuburi de cuptor echipate cu echipamente avansate de turnare centrifugă și sisteme de testare nedistructivă, asigurându-se că fiecare tub de reformare îndeplinește standardele stricte de calitate ale industriei petrochimice.
Indicatori cheie de performanță ai tuburilor reformatoare
- Temperatura de funcționare: internă 900–1050°C, temperatura peretelui de până la 1100°C
- Cerințe de presiune: Rezistă presiunii interne reducătoare a gazului și greutății patului de catalizator
- Material Standard: Aliaj rezistent la căldură cu înaltă nichel-crom, structură centrifugă densă turnată
- Durată de viață: ciclu de funcționare tipic de aproximativ 8-12 ani
- Proces de fabricație: Testare nedistructivă prin prelucrare de precizie prin turnare centrifugă
Modurile de defectare ale tuburilor reformatoare includ în primul rând deformarea prin fluaj, fisurarea prin oboseală termică, fragilizarea prin carburare și despicarea de oxid de oxid. Tuopu Industry (Jiangsu) Co., Ltd. abordează aceste riscuri prin rapoarte optimizate de compoziție a aliajului, rate controlate de răcire a turnării și protocoale riguroase de inspecție în fabrică în timpul proiectării și fabricării tuburilor reformatoare. În calitate de furnizor de prim nivel pentru SINOPEC, PetroChina și CNOOC, produsele companiei au demonstrat o funcționare stabilă pe termen lung în mai multe instalații DRI.
Proiectare structurală și aplicații de inginerie ale cuptorului DRI
DRI Furnace este reactorul central în procesele de reducere directă pe bază de gaz, iar designul său structural are un impact direct asupra eficienței reducerii, consumului de energie și rata de metalizare a produsului. Un cuptor cu arbore DRI pe bază de gaz tipic constă dintr-un vas cilindric căptușit cu materiale refractare. Granulele de minereu de fier sau minereul în bucăți sunt încărcate de sus și coboară gravitațional, contactând gazul reducător care curge în sus în mod contracurent pentru a finaliza reacția de reducere. Tuopu Industry (Jiangsu) Co., Ltd. oferă servicii de contractare EPC pentru DRI Furnace, acoperind întregul flux de lucru, de la proiectarea inginerească și fabricarea echipamentelor până la instalare, punere în funcțiune și management de proiect.
În practica ingineriei, proiectarea cuptorului DRI trebuie să ia în considerare în mod cuprinzător următorii factori: raportul înălțime-diametru al corpului cuptorului, uniformitatea reducerii distribuției gazului, controlul vitezei de coborâre a sarcinii și fiabilitatea sistemelor de etanșare dinamică. Tuopu Industry (Jiangsu) Co., Ltd. folosește soluții de inginerie mature și experiență extinsă în managementul proiectelor de construcții pentru a furniza servicii EPC pentru cuptoare de încălzire pentru numeroase instalații interne și internaționale petrochimice, chimice de cărbune și rafinării de petrol. Portofoliul de produse include cuptoare de cracare cu etilenă, reformatoare pentru generarea de hidrogen, cuptoare de încălzire cu unități de stiren, cuptoare de încălzire CDU și VDU, reformatoare patru în unu și multe altele.
| Numele echipamentului | Funcția | Componentele de bază | Câmp de aplicare |
| DRI Furnace | Reactorul de reducere directă a minereului de fier | Corp arbore, căptușeală refractară, sistem de distribuție gaz | Instalații DRI pe bază de gaz |
| Reformer Tube Assembly | Reactorul de reformare a gazului reducător | Tuburi reformatoare, catalizatori, foițe tubulare, tuburi pigtail | Sisteme de reformare DRI |
| Cuptor de cracare a etilenei | Fisurarea hidrocarburilor la temperaturi ridicate | Tuburi de cracare, secțiune radiantă, secțiune de convecție | Instalații petrochimice de etilenă |
| Reformator de generare a hidrogenului | Reformare cu abur de gaze naturale pentru hidrogen | Tuburi reformatoare, arzatoare, recuperare caldura reziduala | Rafinare/producție chimică de hidrogen |
| Reformator patru-în-unu | Încălzire integrată cu mai multe procese | Secțiune radiantă, secțiune de convecție, conducte colectoare | Integrare rafinare-chimică la scară largă |
Tabelul de mai sus prezintă principalele linii de produse ale Tuopu Industry (Jiangsu) Co., Ltd. din industria DRI și sectoarele conexe. Este important de subliniat faptul că compania oferă doar modele de produse și funcții enumerate în mod explicit pe site-ul său web, inclusiv ansamblu de tuburi reformatoare pentru DRI, cuptor DRI, tuburi de cracare cu etilenă, bobine radiante, secțiuni de convecție și altele. Toate descrierile produselor se bazează pe capacitățile reale de producție și pe experiența de inginerie.
Tendințe de dezvoltare și transformare ecologică în industria DRI
Industria globală DRI trece printr-o profundă transformare ecologică. Procesele DRI convenționale pe bază de gaze naturale prezintă deja emisii de CO2 semnificativ mai mici decât rutele furnalelor, în timp ce tehnologia DRI care utilizează 100% hidrogen verde ca agent reducător este considerată calea cheie pentru decarbonizarea industriei siderurgice. Furnizori de top de tehnologie, cum ar fi MIDREX, au dezvoltat modele de instalații capabile să comute în mod flexibil între reductanți (gaz natural, hidrogen, gaz de sinteză), rezervând interfețele tehnice pentru viitoarea reducere complet bazată pe hidrogen. Tuopu Industry (Jiangsu) Co., Ltd. monitorizează îndeaproape această tendință, iar modelele sale DRI Furnace și Reformer Tube Assembly sunt deja capabile să accepte diferite compoziții de gaz reducător.
În ceea ce privește scara producției, flexibilitatea de proiectare a instalațiilor DRI reprezintă un alt avantaj semnificativ. Spre deosebire de ruta tradițională furnal-BOF, care necesită o producție minimă anuală de aproximativ 2 milioane de tone pentru viabilitatea economică, instalațiile DRI pot începe de la 0,5 milioane de tone pe an, formând mini-oțelării cu cuptoare cu arc electric (EAF). Acest lucru le face deosebit de potrivite pentru regiunile cu resurse dispersate sau aprovizionare limitată cu gaz natural/hidrogen. Tuopu Industry (Jiangsu) Co., Ltd. oferă capabilități de contractare EPC care acoperă proiecte DRI de diferite scări, de la furnizarea de echipamente de bază până la livrarea completă de inginerie, cu soluții personalizate disponibile.
Întrebări frecvente
Ce materiale sunt utilizate de obicei pentru fabricarea tuburilor DRI Reformer
Tuburile DRI Reformer sunt fabricate în mod obișnuit din aliaje rezistente la căldură cu un nivel ridicat de nichel-crom (cum ar fi clasele HP și HK) folosind tehnologia de turnare centrifugă, pentru a rezista la temperaturi de operare peste 900°C și la medii cu presiune internă ridicată a gazului.
Ce deosebește un cuptor DRI de încălzitoarele convenționale
Un cuptor DRI este un reactor cu arbore special conceput pentru reducerea directă a minereului de fier. Caracteristicile sale definitorii includ contactul gaz-solid în contracurent, sistemele de etanșare dinamică și căptușeala refractară, care diferă fundamental de încălzitoarele convenționale în principiile procesului și proiectarea structurală.
Care este compoziția tipică a gazului reducător în procesele DRI pe bază de gaz
În procesele DRI pe bază de gaz, gazul de reducere constă de obicei din aproximativ 55% hidrogen și 36% monoxid de carbon, cu un raport H2/CO de aproximativ 1,5, generat prin reformarea catalitică a gazului natural în tuburile reformatoare.
Care sunt principalele forme de produs ale DRI
Produsele DRI sunt disponibile în trei forme principale: DRI la rece (CDRI), DRI la cald (HDRI) și fier brichetat la cald (HBI). HBI este produs prin comprimarea DRI fierbinte în brichete de înaltă densitate pentru depozitare și transport în siguranță.
Care este durata de viață tipică a unui tub reformator
În condiții normale de funcționare, tuburile Reformer au de obicei o durată de viață de aproximativ 8 până la 12 ani, în funcție de temperatura de funcționare, fluctuațiile de presiune, frecvența de înlocuire a catalizatorului și calitatea materialului tubului.
Ce servicii legate de DRI oferă Tuopu Industry
Tuopu Industry (Jiangsu) Co., Ltd. oferă producția și furnizarea de echipamente de bază, inclusiv DRI Furnace and Reformer Tube Assembly pentru DRI, precum și servicii de contractare EPC pentru încălzitoare care acoperă proiectarea inginerească, fabricarea echipamentelor, instalarea, punerea în funcțiune și managementul proiectelor.
Ce avantaje de mediu oferă procesul DRI în comparație cu fabricarea oțelului în furnal
Procesele DRI consumă aproximativ jumătate din energia rutelor furnalelor și generează emisii de CO2 semnificativ mai mici. Când se utilizează 100% hidrogen ca agent reducător, se pot obține emisii de carbon aproape de zero, reprezentând o cale tehnologică de bază pentru transformarea ecologică în industria siderurgică.
Ce avantaje oferă turnarea centrifugă pentru producția de tuburi Reformer
Turnarea centrifugală produce tuburi Reformer cu microstructură densă a peretelui, granulație rafinată și absența defectelor de contracție, sporind semnificativ rezistența la fluaj la temperaturi înalte, rezistența la oxidare și capacitatea de susținere a presiunii în comparație cu procesele de turnare statică.
